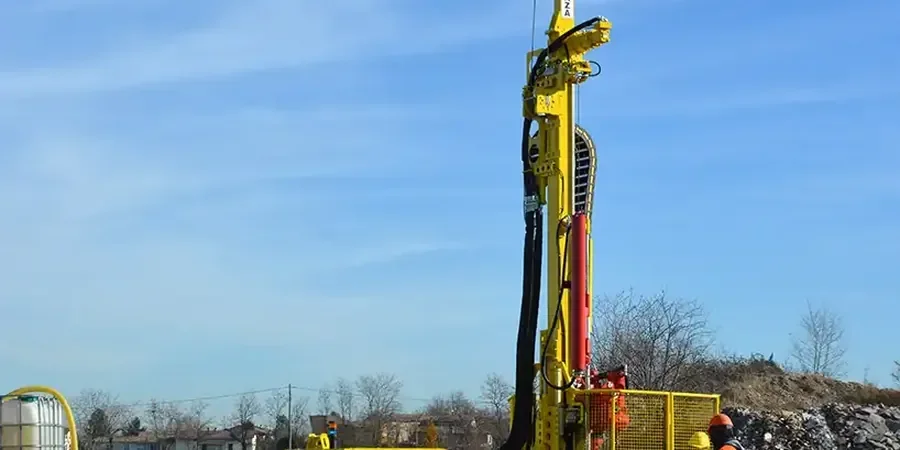

El golpeo metálico de la maza de 63.5 kg contra la cabeza de golpeo resuena con fuerza en las terrazas del Arlanzón. El equipo de penetración estándar que desplazamos a Burgos opera con un martinete automático calibrado, garantizando que la energía aplicada a la cuchara bipartida se mantenga dentro del 60% teórico. En Burgos, la variabilidad del terreno es notable: pasamos de las gravas sueltas de la vega a los limos compactos del cerro del Castillo en pocos metros. Esta transición brusca exige un conteo de golpes cada 15 cm que refleje fielmente la resistencia a la hinca; de lo contrario, el dato del valor N60 pierde representatividad. Trabajamos con penetrómetros montados sobre orugas para acceder a solares urbanos estrechos del casco histórico, donde el espacio de maniobra es tan limitado como la tolerancia a vibraciones cerca de la Catedral. La experiencia acumulada en estos entornos nos permite ejecutar el ensayo SPT con la precisión que exige la norma UNE-EN ISO 22476-3, correlacionando los registros de campo con la geología local para una interpretación estratigráfica coherente.
El valor N del SPT en Burgos no es un número aislado: es la respuesta del terreno a un impacto normalizado, y su interpretación correcta exige conocer la historia geológica de cada terraza fluvial.
Contexto geotécnico local
En la zona sur de Burgos, sobre los suelos de transición entre el páramo y la vega, hemos detectado un fenómeno recurrente que puede distorsionar el resultado del ensayo: la presencia de bolos erráticos de caliza arrastrados por paleocanales. Cuando la puntaza del tomamuestras impacta contra uno de estos bloques durante los 45 cm de hinca, el valor N se dispara artificialmente, dando una falsa impresión de rechazo. Si el técnico no está atento a la variación del sonido de golpeo, puede dar por terminado el ensayo antes de atravesar el obstáculo, subestimando el espesor de suelo competente por debajo. Esta situación es especialmente crítica en solares del Camino de Santiago donde se proyectan sótanos y la estimación de la cota de apoyo de la losa debe ser exacta. Nuestra práctica en Burgos ante esta eventualidad es recuperar la cuchara, comprobar el material retenido y, si se confirma el bolo, continuar la perforación con corona de widia hasta superarlo y reanudar el SPT en el sustrato inferior.
Consultas frecuentes
¿Qué normativa rige el ensayo SPT en España y cómo se aplica en Burgos?
En España, el ensayo SPT se ejecuta conforme a la norma UNE-EN ISO 22476-3:2006, que especifica el equipo, procedimiento y cálculo del valor N. En Burgos, además, se considera el Código Técnico de la Edificación (CTE DB-SE-C) para la clasificación del terreno y la determinación de la tensión admisible. Nuestro laboratorio acreditado calibra periódicamente el martinete para asegurar que la energía de golpeo cumple el estándar del 60%.
¿Cuánto cuesta un ensayo SPT en Burgos?
El coste de un ensayo SPT en Burgos oscila entre €260 y €370 por unidad, dependiendo de la profundidad del sondeo y la accesibilidad del solar. Una campaña típica para vivienda unifamiliar suele requerir entre 3 y 4 ensayos, aunque el presupuesto final se ajusta tras una visita técnica a la parcela.
¿A qué profundidad se realiza el ensayo SPT en los terrenos habituales de Burgos?
En las terrazas bajas del Arlanzón, donde predominan gravas y arenas, solemos alcanzar el rechazo (N>50) entre 6 y 10 metros. En los suelos arcillosos del alfoz, la campaña se programa para superar los 15 metros si la carga de la estructura lo exige. La profundidad final la decide el ingeniero responsable en base al reconocimiento geotécnico previo y al tipo de cimentación proyectada.
¿Qué correlaciones se obtienen a partir del valor N del SPT?
El valor N corregido (N60) permite estimar parámetros geotécnicos clave: la densidad relativa en suelos granulares, la resistencia a la compresión simple en suelos cohesivos, el ángulo de rozamiento interno y el módulo de deformación. Para el diseño de cimentaciones en Burgos, estas correlaciones se cruzan con la información de calicatas y ensayos de laboratorio, siguiendo las recomendaciones del CTE.
¿Es posible hacer un ensayo SPT cerca de la Catedral de Burgos sin afectar al patrimonio?
Sí, siempre que se tomen precauciones. Utilizamos equipos de perforación de bajo impacto vibratorio y controlamos el ruido con pantallas acústicas portátiles. Además, tramitamos los permisos necesarios ante la Comisión de Patrimonio y el Ayuntamiento. La experiencia en el casco histórico de Burgos nos permite ejecutar el ensayo sin riesgo para las estructuras colindantes.
