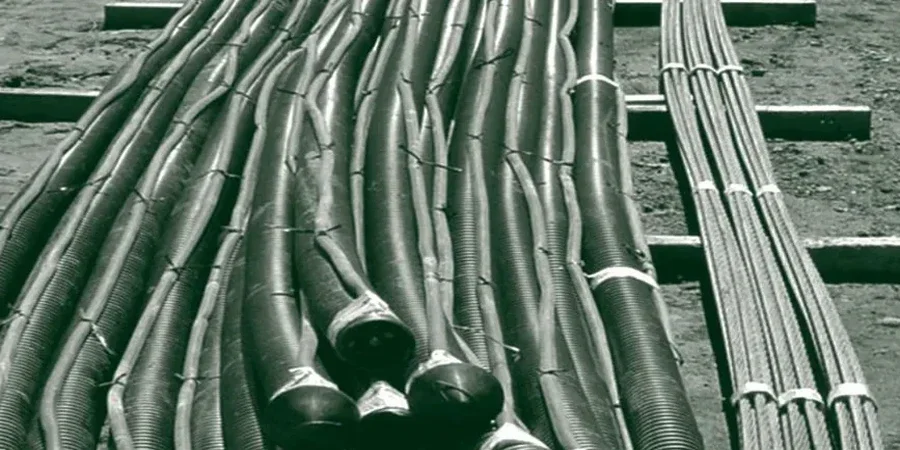

En Burgos, cuando se excava junto al casco histórico o en las terrazas del Arlanzón, el comportamiento del terreno rara vez es homogéneo. Muchas veces la capa de gravas cementadas aparece a poca profundidad y exige un diseño de anclaje que combine capacidad de carga con control de deformaciones en estructuras sensibles. El equipo técnico ha resuelto situaciones donde un anclaje pasivo tradicional no era suficiente por la presencia de rellenos antrópicos en el ensanche, derivando hacia soluciones con inyecciones de contacto para mejorar el bulbo. En la zona sur de la ciudad, donde las margas del Mioceno afloran con buzamientos desfavorables, cada diseño de anclaje activo se verifica con modelos que incorporan los parámetros reales del macizo, no solo correlaciones genéricas. La norma EN 1997-1:2004 guía la verificación de estados límite, pero es la lectura local del terreno lo que define la solución constructiva viable.
Un anclaje activo en las margas de Burgos no se diseña solo por capacidad última: la carga de bloqueo debe considerar la relajación diferida del terreno para no dañar la estructura a largo plazo.
Procedimiento y alcance
Comparar un anclaje profundo en la zona de Gamonal con uno ejecutado en el entorno del Cerro de San Miguel ilustra bien la variabilidad local. En Gamonal predominan los limos arenosos del Cuaternario, donde un anclaje pasivo tipo barra puede desarrollar su fuste por fricción sin mayores complicaciones si se respeta la longitud libre mínima. En cambio, en el talud del cerro, la roca caliza fracturada obliga a un diseño de anclaje activo con protección anticorrosión doble y una lechada de cemento de alta fluidez, porque las fisuras pueden comunicar el bulbo con la superficie. Para obras de estabilización que requieren caracterizar mejor el macizo, combinamos el diseño con un estudio de MASW que nos da la rigidez del perfil completo y ayuda a definir la zona de anclaje óptima. La normativa española y las recomendaciones del Eurocódigo 7 se aplican con criterio, ajustando la carga de bloqueo según la secuencia constructiva prevista.
Contexto geotécnico local
La expansión de Burgos hacia los páramos calcáreos del este y los valles laterales ha multiplicado las excavaciones entre medianeras, donde un fallo de contención puede afectar a edificios colindantes. El mayor riesgo no está en la rotura del tendón, sino en la pérdida gradual de carga en anclajes activos por fluencia del terreno, especialmente en los niveles arcillosos que aparecen bajo las gravas del Arlanzón. Un seguimiento con células de carga y gatos hidráulicos durante la fase de excavación permite detectar relajaciones anómalas y retesar si es necesario. Ignorar la componente sísmica también resulta un error, porque aunque Burgos no tiene una peligrosidad alta en el mapa de la NCSE-02, las aceleraciones de cálculo pueden condicionar el diseño de la placa de reparto en anclajes pasivos. Cada proyecto incluye un plan de control que define la frecuencia de los ensayos de investigación y adecuación, en función de la categoría geotécnica de la obra.
Consultas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para una obra en Burgos?
La diferencia principal está en la puesta en carga. Un anclaje activo se tesa con un gato hidráulico hasta alcanzar una carga de bloqueo definida en proyecto, comprimiendo el terreno y limitando las deformaciones desde el inicio. Esto es clave en excavaciones urbanas del centro de Burgos, donde no se puede permitir que la pantalla se mueva. Un anclaje pasivo, en cambio, no se tesa; entra en carga solo cuando el terreno se deforma, por lo que resulta más adecuado para estabilizar taludes naturales en los páramos, donde se admite un pequeño desplazamiento antes de movilizar la resistencia del tendón.
¿Qué normativa se aplica al diseño de anclajes en España?
El diseño de anclajes activos y pasivos en Burgos se rige por el Eurocódigo 7 (EN 1997-1:2004) para los estados límite últimos y de servicio. La ejecución y los ensayos de control siguen la UNE-EN 1537. Además, para el dimensionamiento de la placa de reparto y la estructura de contención asociada, se aplican los Documentos Básicos del Código Técnico de la Edificación, en particular el DB-SE-C sobre cimentaciones, y la NCSE-02 si la aceleración sísmica de cálculo lo requiere.
¿Cuánto cuesta el diseño de un sistema de anclajes para un proyecto en Burgos?
El costo del diseño de anclajes activos o pasivos en Burgos oscila entre 500 y 2.280 euros, dependiendo de la complejidad de la campaña de investigación previa, el número de ensayos de arrancamiento necesarios y la categoría geotécnica de la obra. Un diseño para una pantalla con varias filas de anclajes activos en el centro de la ciudad, que requiere modelización numérica y plan de auscultación, se sitúa en la parte alta de ese rango.
¿Qué ensayos se realizan para verificar un anclaje antes de entrar en servicio?
Según la UNE-EN 1537, se distinguen tres tipos de ensayos: de investigación, de adecuación y de recepción. En Burgos, para anclajes activos en obras de contención, solemos realizar al menos un ensayo de adecuación por cada tipo de terreno representativo, aplicando cargas incrementales hasta 1.25 veces la carga de trabajo. Luego, en la fase de recepción, se ensaya un porcentaje de los anclajes instalados, normalmente entre el 5% y el 10%, verificando que la pérdida de carga bajo creep sea inferior al 5% en la primera hora.
