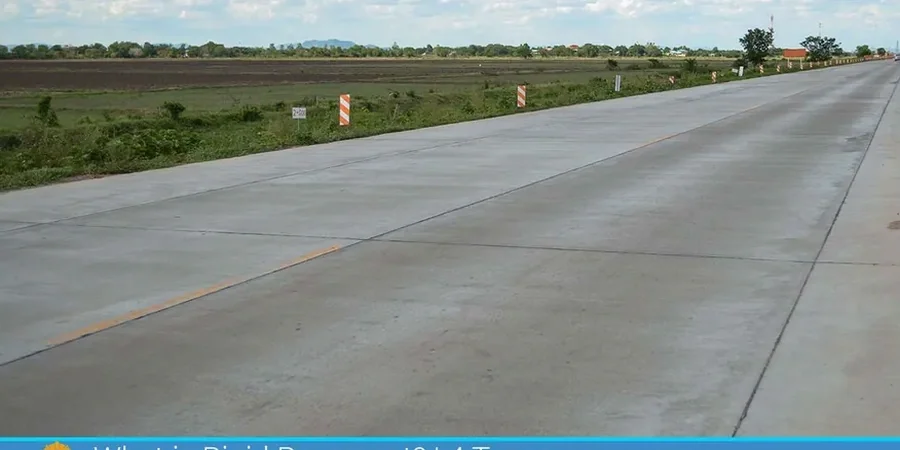

Diseño de Pavimento Rígido en Burgos: Metodología y Criterios Técnicos

Cuando el equipo de topografía marca los niveles de subrasante y la extendedora de encofrados deslizantes avanza sobre el terreno burgalés, lo primero que revisamos es la homogeneidad del soporte. En Burgos, con inviernos que registran más de 50 días de helada al año y veranos secos que agrietan las arcillas del cuaternario, el diseño de pavimento rígido no admite simplificaciones de gabinete. La losa de hormigón trabaja a flexión y cualquier asentamiento diferencial en las margas del páramo o en los rellenos antrópicos del valle del Arlanzón se traduce en fisuración prematura. Por eso nuestro equipo técnico insiste en correlacionar el módulo de reacción de subrasante (k) con ensayos de placa de carga y CBR vial antes de definir espesores. En proyectos logísticos como las plataformas del polígono de Villalonquéjar, hemos comprobado que una caracterización geotécnica deficiente duplica los costes de mantenimiento en menos de 5 años.

En Burgos, un pavimento rígido sin estudio de subrasante es una patología segura: las arcillas expansivas y los 50 días de helada al año castigan cualquier error de diseño.

Procedimiento y alcance

Recuerdo un proyecto de ampliación en el centro de transporte de Mercaburgos, justo donde las antiguas huertas dejaron un relleno de limos orgánicos de casi 3 metros. La propuesta inicial de un pavimento rígido de 22 cm con juntas cada 5 metros era inviable sin mejorar el soporte. Ejecutamos una campaña de ensayos Proctor para verificar la compactación del terraplén de sustitución y aplicamos una estabilización con cemento en los últimos 30 cm de subrasante. En Burgos, donde la amplitud térmica entre el asfalto y la base puede superar los 40 °C, la transferencia de carga en juntas es crítica: siempre especificamos pasadores en juntas transversales cuando el tráfico supera los 50 vehículos pesados por día. La metodología AASHTO 93 sigue siendo nuestra referencia para el cálculo de fatiga, pero la ajustamos con los coeficientes de la Orden Circular 10/2002 del Ministerio de Fomento. Un pavimento rígido bien diseñado en esta ciudad debería alcanzar los 30 años de vida útil si la subbase drenante evita el bombeo de finos, algo frecuente en las zonas bajas junto al río Vena donde el nivel freático oscila estacionalmente. Complementamos el diseño estructural con granulometría de los áridos para garantizar un coeficiente de dilatación térmica compatible con las condiciones climáticas burgalesas.

Contexto geotécnico local

Burgos supera los 860 metros de altitud, y esa cota no es un dato menor cuando hablamos de pavimentos rígidos. La ciudad soporta ciclos hielo-deshielo que fragmentan la matriz del hormigón si la relación agua/cemento supera 0.50 y el contenido de aire ocluido es insuficiente. El verdadero riesgo en las zonas industriales de Gamonal o Cortes no es la carga puntual del camión, sino la repetición: un muelle de carga con 80 movimientos diarios de tráiler genera millones de ciclos de fatiga que ninguna losa soporta si la subrasante tiene bolsas de arcilla expansiva. Hemos visto pavimentos rígidos de apenas 5 años con escalonamiento de juntas superior a 4 mm por erosión de la subbase; en esos casos, la solución de refuerzo con losas de fundación bajo juntas deterioradas o el recalce con inyecciones de resina expansiva permite recuperar la transferencia de carga sin demoler la losa completa. La norma PG-3 exige un coeficiente de drenaje adecuado, pero en Burgos la realidad es que muchos viales secundarios se ejecutaron sobre rellenos no controlados de escombro y yesos que aceleran la reacción álcali-árido del hormigón.

Parámetros de referencia

Parámetro	Valor típico
Módulo de rotura (MR) del hormigón a 28 días	4.5 - 5.0 MPa (flexotracción)
Módulo de reacción de subrasante (k)	40 - 80 MPa/m (sin mejora); > 150 MPa/m (con suelocemento)
Espesor típico de losa en viales logísticos	20 - 28 cm (según categoría de tráfico T31-T41)
Separación de juntas transversales	4.0 - 5.5 m (relación largo/ancho ≤ 1.25)
Coeficiente de transferencia de carga (J)	2.5 - 3.2 (con pasadores); 3.8 - 4.2 (sin pasadores)
Vida útil de diseño	20 - 30 años (según IAP y condiciones climáticas locales)
Drenaje: permeabilidad de subbase granular	k ≥ 1x10⁻⁴ m/s (evitar bombeo de finos)

Otros servicios relacionados

Dimensionamiento estructural y verificación de fatiga

Cálculo de espesores por el método AASHTO 93 con ajuste a las categorías de tráfico T31 a T42 del Ministerio de Fomento. Modelamos la losa como placa sobre apoyo elástico y comprobamos la tensión de tracción equivalente en esquina para el número acumulado de ejes equivalentes de 13 toneladas durante la vida útil del proyecto.

Evaluación de subrasante y diseño de subbase drenante

Ejecutamos ensayos de placa de carga (NLT-357) para obtener el módulo k real del terreno en varios puntos del trazado. Sobre suelos arcillosos tipo CL del cuaternario burgalés, proyectamos capas de suelocemento o zahorra artificial con permeabilidad controlada para evitar el fenómeno de bombeo en juntas.

Normas de referencia

PG-3 (Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes, artículos 550 y 551), Norma 6.1-IC Secciones de firme de la Instrucción de Carreteras (Orden FOM/3460/2003), Instrucción de Hormigón Estructural EHE-08 (Art. 39º y Anejo 10), UNE-EN 13877-1:2004 (Pavimentos de hormigón. Especificaciones y métodos de ensayo), AASHTO Guide for Design of Pavement Structures 1993 (suplemento 1998) — metodología de fatiga y erosión

Consultas frecuentes

¿Qué rango de inversión se maneja para el diseño y control de un pavimento rígido en Burgos?

Para un proyecto tipo de plataforma logística o vial industrial en Burgos, el estudio geotécnico de subrasante, el diseño estructural del firme y la asistencia al tramo de prueba suelen moverse entre €1.060 y €3.760. El coste final depende de la longitud del vial, el número de puntos de ensayo de placa de carga y si se requiere modelización con elementos finitos para casos singulares como intersecciones con altos esfuerzos de frenado.

¿Cómo influye la arcilla expansiva del valle del Arlanzón en el diseño de juntas?

Las arcillas del cuaternario en el corredor del Arlanzón presentan cambios de volumen con la humedad que generan alabeo diferencial en las losas. Para mitigarlo, reducimos la separación de juntas a 4 metros en zonas con CBR inferior a 5%, especificamos pasadores de acero liso de 25 mm de diámetro en todas las juntas transversales y colocamos una lámina de polietileno de 200 micras entre la subbase tratada y la losa para homogeneizar el coeficiente de fricción.

¿Qué vida útil real se puede esperar de un pavimento rígido bien ejecutado en el clima burgalés?

Con un diseño que respete la Instrucción de Carreteras y la EHE-08, y un control de ejecución riguroso del curado del hormigón, un pavimento rígido en Burgos alcanza sin problemas los 25-30 años de servicio estructural. La clave está en el sellado de juntas: la oscilación térmica anual de 40 °C obliga a reponer el material de sello cada 7-8 años para evitar el ingreso de agua y la consiguiente erosión de la subbase durante los ciclos de helada.
