El desarrollo urbano de Burgos, desde el ensanche medieval intramuros hasta los polígonos industriales de Villalonquéjar y Gamonal, ha ido ocupando suelos de terraza fluvial y rellenos antrópicos sobre el aluvial del Arlanzón. Cada nueva urbanización y cada vial de acceso al polígono exigen un control de compactación riguroso. El método del cono de arena, normalizado y directo, permite verificar in situ que la densidad seca alcanzada en tongada se corresponde con la del ensayo Proctor de referencia. En obra lineal, como la circunvalación BU-30 o los desdoblamientos de la N-120, este control es la única forma de garantizar que el terraplén no asentará diferencialmente bajo las cargas de tráfico. Para suelos granulares sin cohesión donde la excavación del hueco resulta compleja, el ensayo CPT puede complementar el perfil de resistencia en zonas de acceso limitado.
Un control de densidad mal ejecutado en suelos yesíferos puede enmascarar colapsos diferidos que aparecen años después de recepcionada la obra.
Procedimiento y alcance

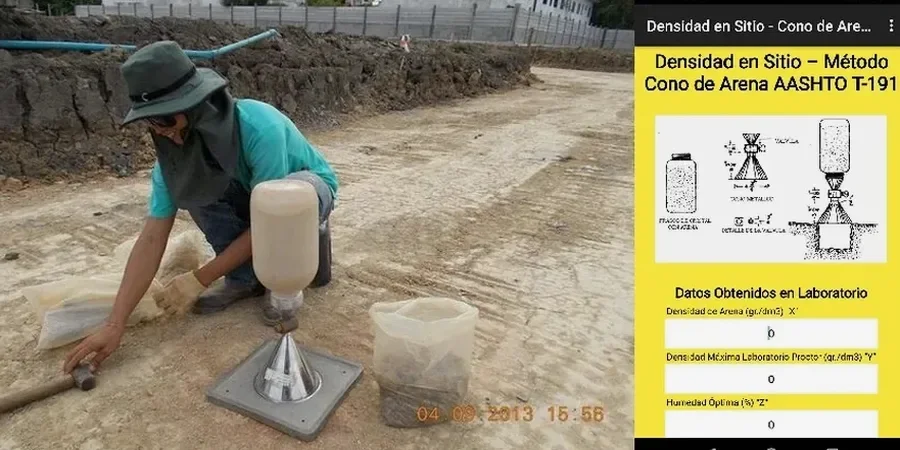

La geología de Burgos alterna gravas cuarcíticas y arenas limosas en las terrazas del Arlanzón con margas yesíferas y arcillas expansivas en los páramos calcáreos del norte y este. La profundidad del nivel freático varía entre 3 y 8 metros en la vega del río, lo que obliga a compactar con humedad controlada para evitar sobrecompactación y amasado en suelos finos. El ensayo de densidad de campo con cono de arena se ejecuta según la norma UNE 103503:1995, excavando un hueco de entre 10 y 15 cm de diámetro, extrayendo el material, determinando su humedad y midiendo el volumen mediante arena calibrada de sílice de flujo libre. La densidad seca obtenida se compara con la Proctor de referencia para emitir el grado de compactación, que en Burgos suele exigirse por encima del 98% en coronación de terraplén de carretera y del 95% en núcleo y cimientos.
Consultas frecuentes
¿Cada cuántos metros cuadrados hay que hacer un ensayo de cono de arena en Burgos?
Según el PG-3, en terraplenes se exige un mínimo de 1 ensayo cada 500 m² por tongada compactada. En rellenos de zanja la frecuencia sube a 1 cada 100 m² o por cada 50 metros lineales. En Burgos, la dirección de obra suele intensificar el control en zonas de margas yesíferas.
¿Qué precio tiene hacer un control de compactación con cono de arena?
Un ensayo de densidad con cono de arena en Burgos cuesta entre 50 y 90 euros por punto, en función del desplazamiento y del número de puntos contratados. Para campañas largas de control de terraplén se suelen acordar precios unitarios con descuento por volumen.
¿El cono de arena sirve para suelos con grava gruesa?
No es recomendable cuando el tamaño máximo de partícula supera los 50 mm, porque el hueco excavado se deforma y la arena calibrada no rellena correctamente los intersticios. En zahorras y gravas de Burgos se suele complementar con ensayos de placa de carga o métodos nucleares.
¿Qué humedad debe tener el suelo para compactar en Burgos?
La humedad óptima la define el Proctor de referencia. En las gravas arenosas de la terraza del Arlanzón suele estar entre el 6 y el 10%; en las arcillas de los páramos puede subir al 14-18%. Compactar fuera de ese rango da grados de compactación falsamente altos que luego caen al equilibrarse la humedad.
