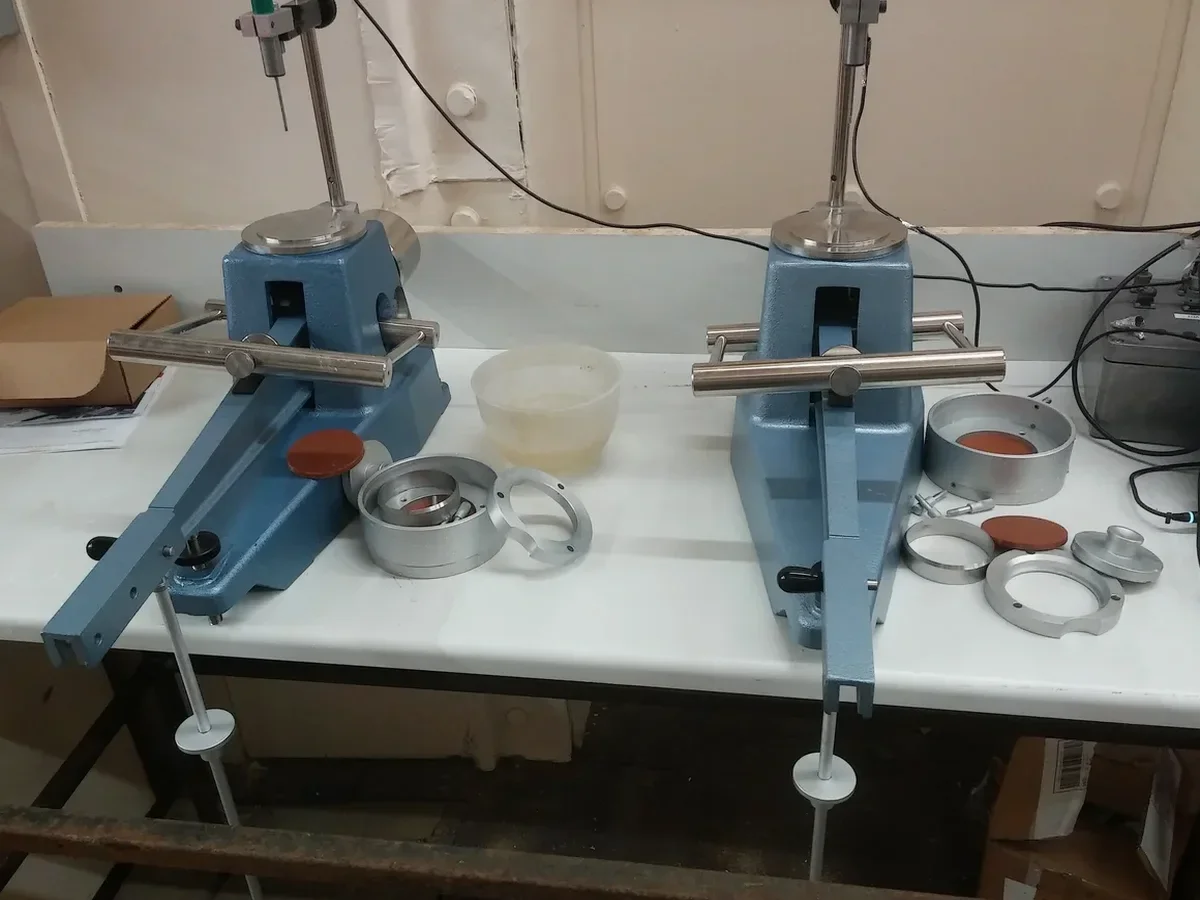

Hace unos meses, durante la caracterización geotécnica para una promoción de viviendas en el barrio de Gamonal, nos encontramos con un estrato de arcillas que, a simple vista, era engañosamente estable. Las muestras extraídas en las calicatas revelaron un material de alta plasticidad que, al variar la humedad, duplicaba su volumen en ciclos de humectación y secado. Esta situación, que podría haber derivado en fisuras en los muros de carga en menos de dos años, se identificó a tiempo gracias a una serie completa de ensayos de Límites de Atterberg. En Burgos, donde el río Arlanzón y sus afluentes han modelado la geología de la vega, estos ensayos no son un trámite administrativo, sino una radiografía indispensable del comportamiento del terreno sobre el que se va a desplantar cualquier estructura.
El índice de plasticidad de una arcilla burgalesa es el mejor predictor de su potencial expansivo; un valor superior a 25 en la vega del Arlanzón casi siempre anticipa problemas de cimentación si no se mitiga a tiempo.
Procedimiento y alcance
La expansión de Burgos hacia los páramos calizos y las terrazas fluviales ha generado un mosaico geotécnico complejo. Históricamente, el casco antiguo se asentó sobre el cerro de San Miguel, con un sustrato más competente, pero el desarrollo industrial de las últimas décadas se desplazó hacia los suelos aluviales del Arlanzón y el Vena, donde predominan los limos arcillosos. En nuestra experiencia, la plasticidad de estos materiales varía drásticamente en distancias muy cortas. Un ensayo de Límites de Atterberg ejecutado bajo las normas UNE 103-103 y UNE 103-104 nos permite cuantificar con precisión el límite líquido y el límite plástico, dos valores que determinan si un suelo se comportará como un material friable o como una masa deformable ante los cambios estacionales de humedad, un factor crítico en una ciudad donde los inviernos son largos y las precipitaciones, aunque moderadas, se concentran en periodos que saturan el terreno.
Contexto geotécnico local
La aplicación del Código Estructural y la normativa de cimentaciones exige, para suelos con un índice de plasticidad elevado, un análisis detallado del riesgo de expansividad. En Burgos, esta exigencia cobra especial relevancia en las zonas de la vega, donde los niveles freáticos fluctúan estacionalmente y saturan las arcillas expansivas. Ignorar el límite de contracción, que también determinamos como parte de la familia de ensayos de Atterberg, puede llevar a asientos diferenciales severos cuando un verano seco deseca el terreno bajo una losa de cimentación. Hemos intervenido en varias rehabilitaciones de naves industriales en el polígono de Villalonquéjar donde la patología principal eran losas agrietadas por un suelo que no fue correctamente caracterizado en su momento; un error evitable con un ensayo que, siendo de los más antiguos en la mecánica de suelos, sigue siendo el más revelador para estos materiales.
Consultas frecuentes
¿Por qué es necesario hacer los Límites de Atterberg en una obra de Burgos si el proyecto es pequeño?
Incluso en obras pequeñas, como una vivienda unifamiliar en las afueras, el suelo puede tener arcillas expansivas heredadas de la cuenca terciaria del Duero. Un cambio volumétrico del terreno bajo una solera o una zapata corrida puede provocar fisuras que comprometan la habitabilidad. Los Límites de Atterberg nos permiten clasificar el suelo y anticipar su comportamiento con poca muestra, evitando patologías futuras cuyo coste de reparación es muy superior al del ensayo preventivo.
¿Cuánto cuesta realizar un ensayo de Límites de Atterberg en Burgos?
El precio de un ensayo completo de Límites de Atterberg (límite líquido y plástico) en nuestro laboratorio de Burgos oscila entre 30 € y 70 €, en función del volumen de muestras y de si se requiere adicionalmente el límite de contracción o un pre-secado especial de la muestra por su alto contenido de humedad natural.
¿Qué diferencia hay entre el límite líquido y el límite plástico?
El límite líquido es la humedad a la que un suelo pasa de un estado semilíquido a uno plástico, mientras que el límite plástico es la humedad con la que el suelo pierde su plasticidad y se desmorona al intentar moldearlo. La diferencia entre ambos es el índice de plasticidad (IP), que define el rango de humedad en el que el suelo es trabajable y, sobre todo, su potencial de deformación ante cambios hídricos.
¿Qué información nos da el índice de plasticidad sobre el suelo de Burgos?
El índice de plasticidad nos indica la cantidad y tipo de minerales arcillosos presentes. En las terrazas bajas del Arlanzón, un IP superior a 20 sugiere la presencia de montmorillonita, una arcilla muy expansiva. Esa información es vital para decidir si se debe sustituir el terreno, estabilizarlo con cal o diseñar una cimentación más rígida que resista los ciclos de hinchamiento y retracción típicos del clima continental de Burgos.
