Ensayo Triaxial de Suelos en Burgos: Determinación de Parámetros de Resistencia

Con una altitud media de 859 metros sobre el nivel del mar y suelos que combinan gravas del Arlanzón con arcillas expansivas, Burgos exige una caracterización geotécnica precisa para cualquier proyecto de infraestructura. La respuesta del terreno ante cargas confinadas no se puede intuir: se mide. El ensayo triaxial es la herramienta principal para obtener la cohesión efectiva y el ángulo de fricción interna en condiciones drenadas o no drenadas. Para obra en la periferia industrial de Gamonal o en los taludes del cerro de San Miguel, combinamos este análisis con estabilidad de taludes cuando hay cortes superiores a 4 metros, y recurrimos a granulometría para clasificar la fracción fina que controla el comportamiento no drenado.

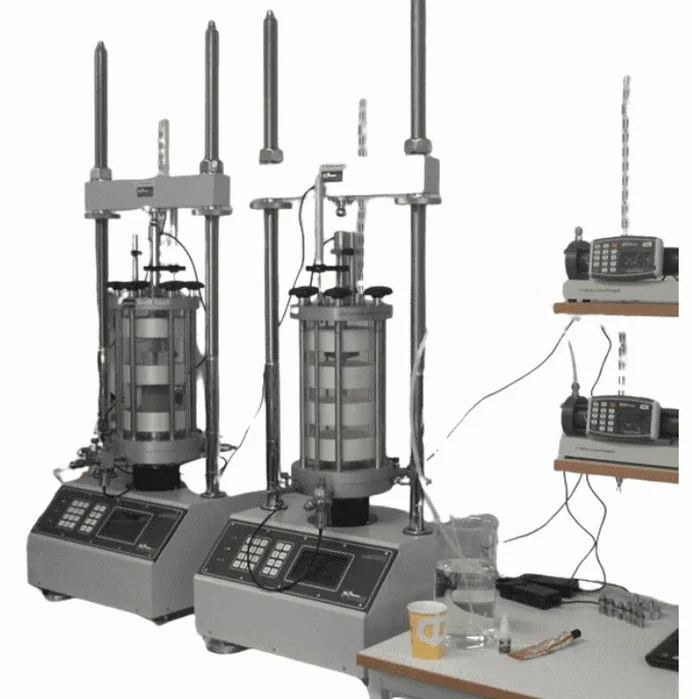

La envolvente de Mohr-Coulomb no se estima con correlaciones genéricas: se construye con tres probetas sometidas a diferentes presiones de confinamiento en cámara triaxial.

Procedimiento y alcance

El contraste entre las terrazas fluviales del Arlanzón y los rellenos antrópicos en zonas de expansión urbana obliga a definir con exactitud la trayectoria de tensiones. El ensayo triaxial se ejecuta en tres modalidades: no consolidado-no drenado (UU) para suelos cohesivos en fase de construcción rápida; consolidado-no drenado (CU) con medición de presión de poros para evaluar resistencia a largo plazo; y consolidado-drenado (CD) en materiales granulares donde interesa la fricción efectiva. Las probetas se tallan con humedad controlada y se saturan aplicando contrapresión hasta alcanzar el parámetro B de Skempton. Durante la fase de corte medimos desviador, deformación volumétrica y presión intersticial. En proyectos de cimentación sobre margas del páramo burgalés, el módulo de deformación obtenido alimenta directamente los modelos numéricos que definen la interacción suelo-estructura. Complementamos el perfil de rigidez con ensayo CPT cuando la profundidad de investigación supera los 15 metros y se requiere un perfil continuo de resistencia a la penetración.

Contexto geotécnico local

El error recurrente en la provincia de Burgos es adoptar parámetros de resistencia de tablas bibliográficas para las arcillas terciarias sin verificar la succión matricial real. Una cohesión sobreestimada en 5 kPa puede llevar a factores de seguridad ficticios en muros pantalla o en excavaciones entre medianeras del casco histórico. La rotura frágil de estas arcillas preconsolidadas no avisa: el pico de resistencia se pierde tras pequeñas deformaciones y la envolvente cae a valores residuales. Un triaxial CU con medición de presión de poros revela si el material trabaja en régimen contractivo o dilatante, dato crítico para definir el tipo de falla. Ignorar la historia de tensiones del terreno —por ejemplo en las laderas del Castillo donde hay descarga por erosión— conduce a infravalorar las deformaciones post-constructivas en estructuras sensibles al asiento diferencial.

Parámetros de referencia

Parámetro	Valor típico
Diámetro de probeta estándar	38 mm (1.5 pulgadas)
Relación altura/diámetro	2:1 (76 mm de altura)
Velocidad de deformación CU	0.01 a 0.05 mm/min
Rango de presión de confinamiento	50, 100, 200, 400 kPa
Parámetro B mínimo exigido	≥ 0.95 (Skempton)
Normativa de referencia	ASTM D4767 (CU), ASTM D2850 (UU)
Parámetros obtenidos	c', φ', módulo E50, OCR

Otros servicios relacionados

Triaxial UU, CU y CD

Ejecución de ensayos triaxiales en cámara con control servo-neumático de presión de confinamiento y contrapresión. Elaboramos la envolvente de falla, la trayectoria de tensiones p-q y el módulo secante al 50% de la resistencia pico.

Muestreo inalterado en sondeos

Extracción de bloques o tubos Shelby en sondeos realizados con batería de corte y lodo bentonítico para preservar la estructura del suelo. Transporte refrigerado hasta el laboratorio de Burgos en menos de 24 horas.

Informe de parámetros resistentes

Memoria técnica con curvas tensión-deformación, evolución de presión de poros, parámetros c' y φ' efectivos, módulo de Young no drenado y criterio de rotura adoptado. Incluye interpretación según el estado crítico del suelo.

Consultas frecuentes

¿Qué tipo de ensayo triaxial necesito para una cimentación en arcillas expansivas de Burgos?

Para las arcillas expansivas del Terciario que afloran en la periferia sur de Burgos recomendamos el triaxial CU con medición de presión de poros. Esta modalidad permite obtener la cohesión efectiva y el ángulo de fricción sin depender de la velocidad de carga en obra. Además, la curva de presión intersticial durante el corte indica si el suelo tiende a expandir o contraer, información vital para calcular la capacidad portante a largo plazo.

¿Cuánto cuesta un ensayo triaxial en Burgos y qué incluye el precio?

Un ensayo triaxial CU completo con tres probetas y sus correspondientes etapas de saturación, consolidación y rotura tiene un costo entre €1.100 y €1.630. El precio incluye la talla de las probetas, la ejecución del ensayo, las curvas tensión-deformación, la envolvente de Mohr-Coulomb y el informe interpretativo con los parámetros de resistencia efectivos.

¿Cuánto tiempo tarda el laboratorio en entregar los resultados del triaxial?

El plazo de entrega estándar es de 10 a 15 días hábiles desde la recepción de la muestra inalterada. La duración depende de la permeabilidad del suelo: las arcillas limosas del Arlanzón consolidan en 24-48 horas por etapa, mientras que las margas más impermeables pueden requerir 72 horas para alcanzar el parámetro B de saturación exigido por la norma ASTM D4767.
